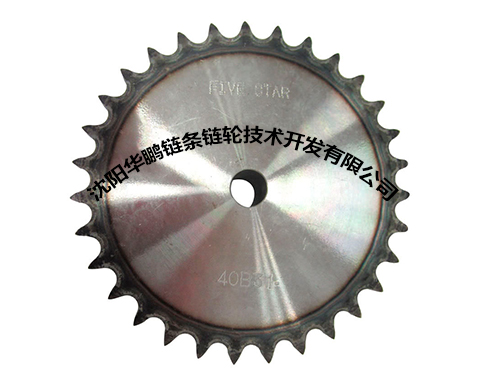

鏈輪與軸的旋轉將動力傳遞到鏈條，鏈條又通過齒輪將其傳遞到軸。根據輪轂的形狀大致可分類如下，A型（平板式）、B型（單側輪轂式）、C型（雙側輪轂式）。

鏈傳動由主動鏈輪、從動鏈輪和中間撓性件組成。通過鏈條的鏈節與鏈輪上的輪齒相嚙合傳遞運動和動力。

鏈輪的結構大致有：

1.整體結構。一般應用在標準鏈條P=38.1以下的單、雙排，單、雙凸緣鏈輪的加工。

2.焊接結構。主要應用在中、大規格單、雙凸緣鏈輪的加工。加工時，凸緣部分采用棒料車成凸形。齒圈部分可采用板材切割后加工外徑與軸孔，孔一端車出焊接坡口套入凸緣部分進行焊接。焊接時要兩端焊，采用低氫焊條如T506焊條等。

3.鑄造鏈輪。主要應用在大型鏈輪的加工，加工時只加工齒圈、凸緣兩端面、外徑和內徑及鍵槽，然后再加工齒形。環鏈輪都是鑄造的。鑄造鏈輪的材料一般有兩種，鑄鐵和鑄鋼如HTl5O、HT2O0和ZG310-570（ZG45）。

4.鍛造鏈輪。主要應用在受力較大的中、大規格鏈輪的生產上。鍛造時，不管是單凸緣式或雙凸緣式，一般都鍛成凸形，軸孔留出足夠的加工余量，材料利用率較低，成本高。

鏈輪齒形的幾何形狀與設計原則：

1.鏈輪齒形的幾何形狀：常見鏈輪的幾何形狀有三圓弧一直線形、兩圓弧一直線形、兩圓弧凸齒形、一圓弧一直線形、齒槽中心有偏移的直線齒形和直線齒形。

2.設計原則：鏈輪齒形設計主要應滿足三方面要求：即嚙合要求、使用要求、工藝性與精度要求。

（1）保證鏈條能順利的嚙入與嚙出，不會有干涉現象。

（2）具有足夠的容納鏈條節距伸長的能力。

（3）具有合理的作用角。

（4）齒廓曲線與鏈傳動工況相適應。

（5）有利于嚙入和防止因鏈條跳動而掉鏈。

（6）加工工藝性好。
